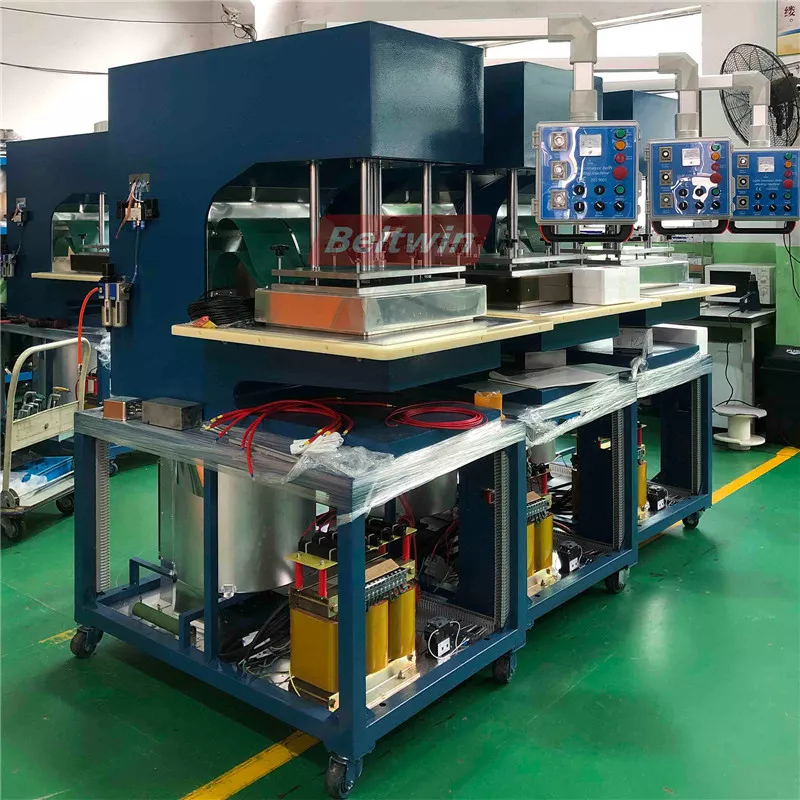

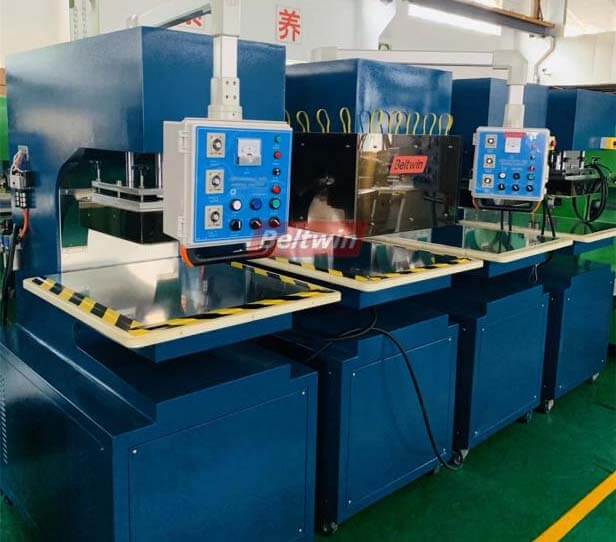

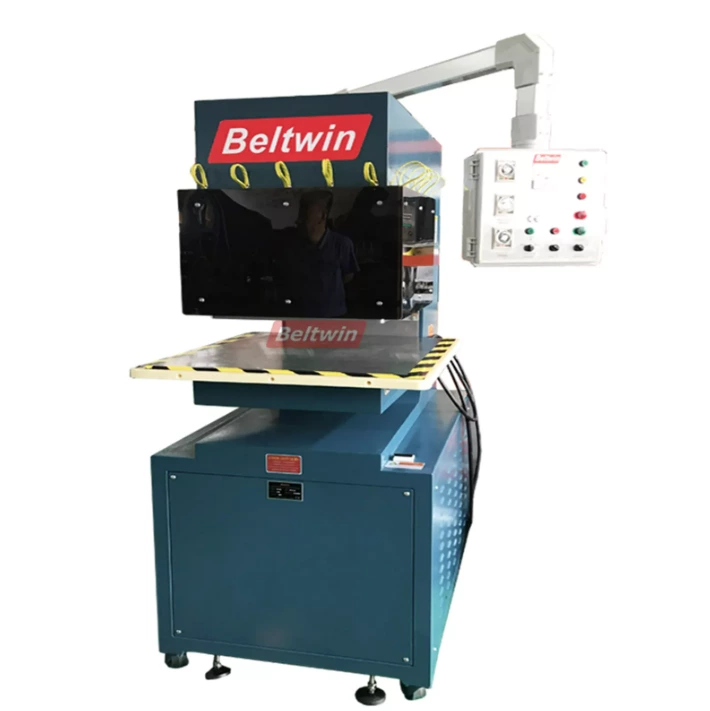

QA-1000H Hochfrequenz-Gurtschweißmaschine für Gurt-V-Führung/Stollen/Seitenwand

Mit dem Hochfrequenzschweißgerät von Beltwin können problemlos verschiedene Stollen, Stufen und Seitenwände hergestellt werden.

Beim Hochfrequenzschweißen (HF) oder Radiofrequenzschweißen (RF) wird PVC/PU-Material durch Zufuhr von HF-Energie in Form eines elektromagnetischen Felds und Drucks auf die Oberfläche des PVC/PU-Förderbands verbunden.

Spezifikation

1. Maschinenleistung: 10KW
2. Größe der oberen Platte: 650 x 500 mm
3. Größe der Bodenplatte: 700 x 1200 mm
4. Schweißlänge: Stollen/Seitenwand/V-Führung 500–600 mm auf einmal (Bei Stollenformen kann die maximale Länge 800 mm betragen.)
5. Betriebsspannung: 380 V, dreiphasig (andere Spannungen auf Anfrage erhältlich)
6. Eingangsleistung: 16 KVA
7. Arbeitsfrequenz: 27,12 MHz
8. Mit ernsthaftem Schutz: Der Stromwiderstandsschutz, Funkenschutz und Notbremsschutz.
9. Automatisierte HF-Schweißzyklen
10. Pneumatisch Hebesystem
11. Einfache Einrichtung und Bedienung
12. Vollständig HF-abgeschirmt, gesamte Maschine geschützt.
13. Hochwertige Vakuumröhre, hergestellt in China.
14. Für verschiedene Materialstärken und Stollen-/Seitenwandhöhen bis 120 mm

Besonderheit

1. Universell für T-Klampe, X-Klampe, L-Klampe, Seitenwand, Profil, V-Führung usw.
2. Die Maschinennut ist tief und breit. Sie eignet sich zum Schweißen großer Flächen.
3. Einsatz eines hochempfindlichen Funkenschutzgeräts, um eine Beschädigung der Form zu vermeiden.
4. Die Schweißlänge kann einmalig auf 800 mm oder mehr verlängert werden.
5. Quadratische Hochfrequenz-Vibrationsbox nach europäischem Modell, stabilere Ausgabe.
6. Aktueller Einstellmodus: Mit Drehknöpfen einstellbar oder elektrisch einstellbar

Die untere Heizplatte ist 700 x 1200 mm groß und kann normalerweise 500 mm lange Stollen schweißen (maximale Schweißstollenlänge 800 mm).

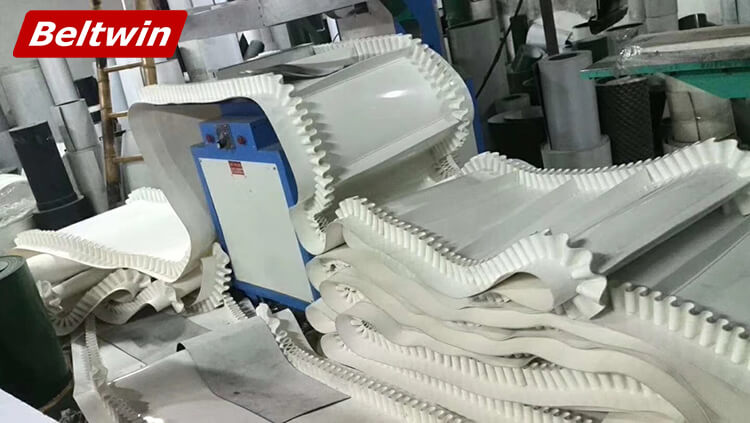

500 mm lange Seitenwand für 600–650 mm breite Bänder schweißen

Sicherheitszeichen

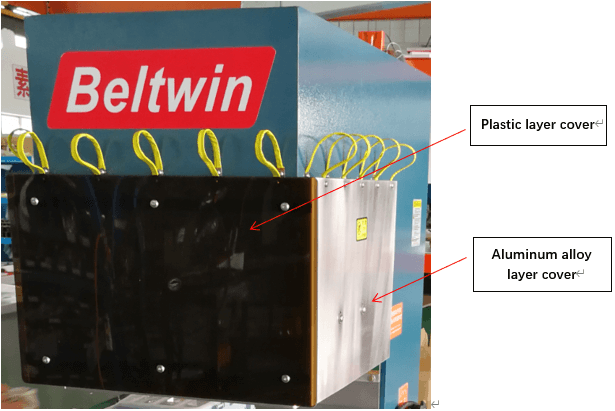

Schutzhülle

Die Schutzabdeckung bietet zusätzlichen Schutz. Sie schützt den Bediener vor elektrischen Gefahren und isoliert Strahlung. Die Maschine beginnt erst zu arbeiten, wenn die Abdeckung entfernt ist. Sie ist als doppelschichtiger Schutz aus Aluminiumlegierung und Kunststoff konzipiert.

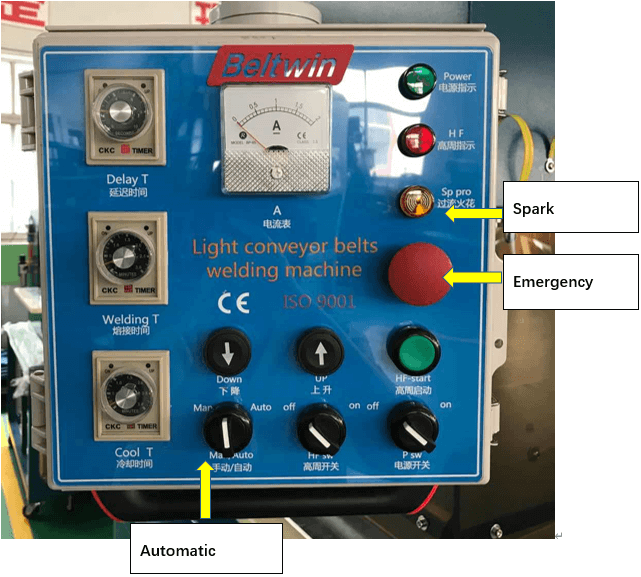

Bedienfeld

Für Cleats und 3mm dicke Seitenwand

• Verzögerungszeit: Stellen Sie sie auf 3 s ein
• Schweißzeit: 50 s (Die Zeit kann je nach tatsächlichem Fall angepasst werden, wenn das Material zu dick oder zu dünn ist, langsam in 5-Sekunden-Intervallen)
• Abkühlzeit: 45s
• Anstiegszeit: 3 s
• Zähler: 0,5–0,6 für PVC-Stollen und Seitenwand 0,8–1,0 für PU-Stollen und Seitenwand.

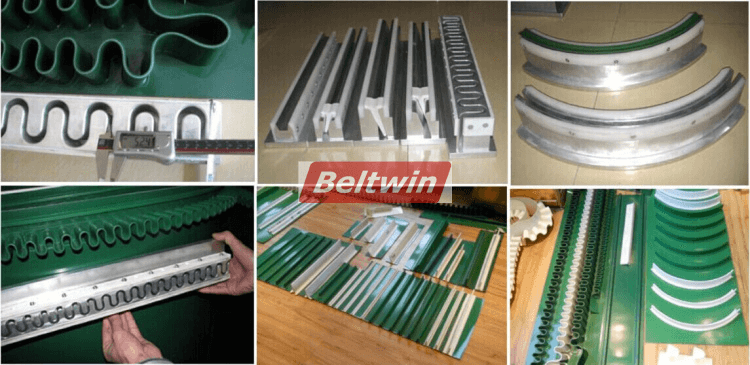

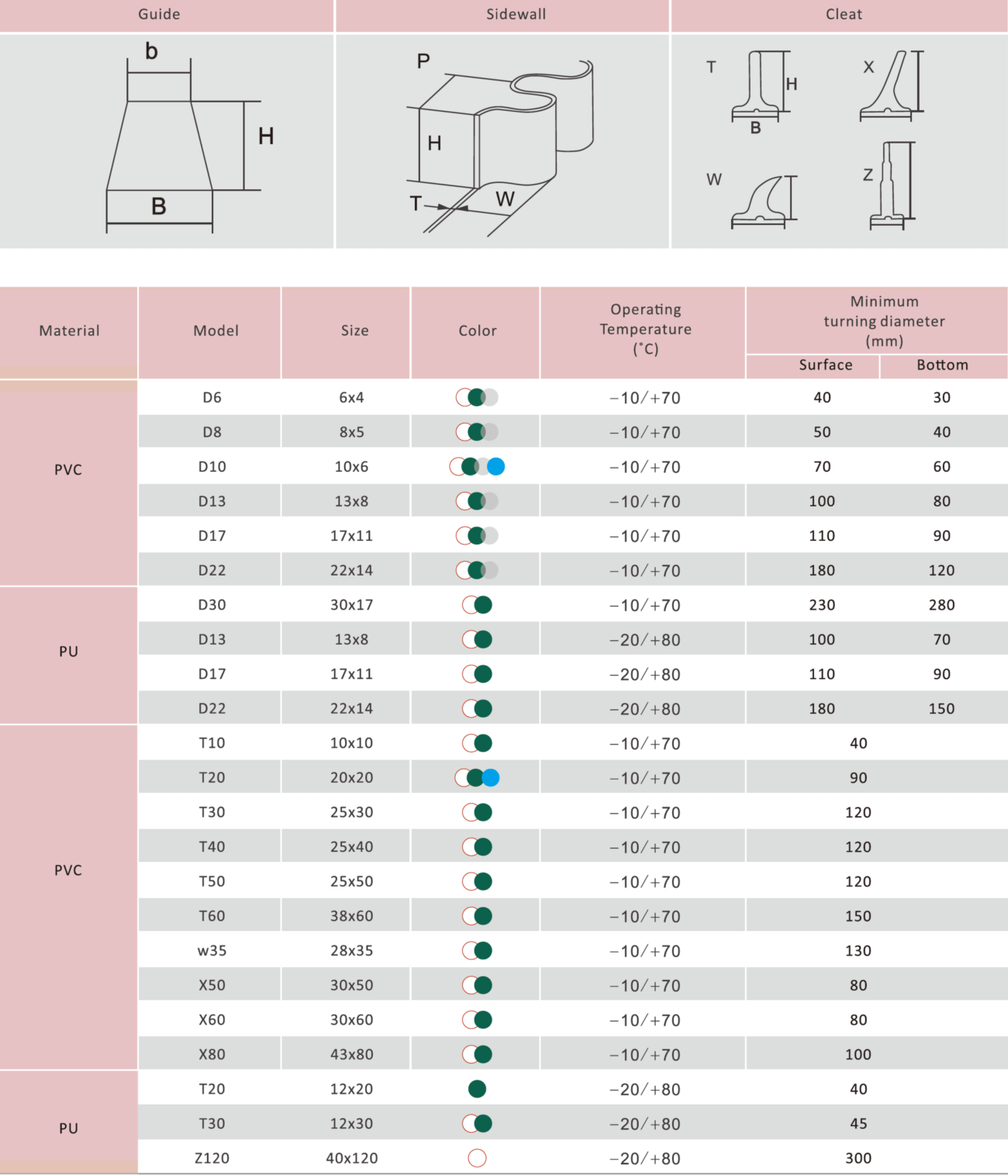

Profilformen

Für die Schweißarbeiten ist eine HF-Maschine mit einer Form erforderlich. Bezüglich der Form listen wir einige normale Größen nach Ihrer Wahl auf. Die Standardlänge der Form beträgt 500 mm.
