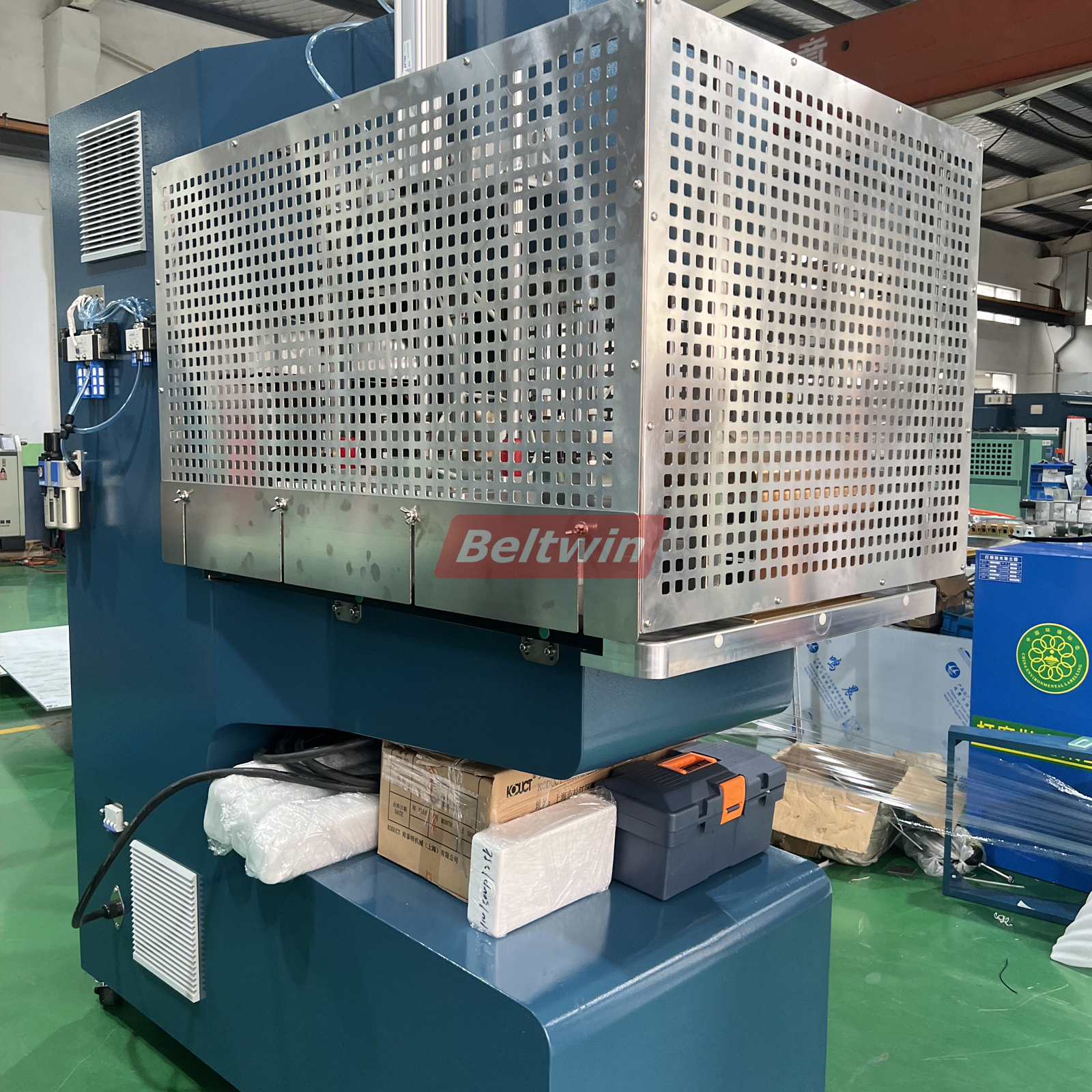

QA-2000 Hochfrequenz-Schweißgerät für PVC-PU-Gurtstollen, V-Führung, Seitenwand

Mit dem Hochfrequenzschweißgerät BELTWIN können problemlos verschiedene Stollen, Stufen und Seitenwände hergestellt werden.

Unser Hochfrequenzschweißgerät ist speziell für Förderbänder aus PVC und TPU, Förderbänder, T-Stollen und gefertigte Stollen sowie Seitenwände konzipiert.

Spezifikation

1. Maschinenleistung: 13KW
2. Größe der oberen Platte: 700 x 400 mm
3. Größe der Bodenplatte: 1500 x 600 mm
4. Maximale Bandbreite: 1350 mm
5. Schweißlänge: Stollenlänge 1000 mm / Seitenwand 500 mm für 800–850 mm breite Bänder
6. Betriebsspannung: 380 V, dreiphasig (andere Spannungen auf Anfrage erhältlich)
7. Eingangsleistung: 20 KVA (Kupferkerntransformator)

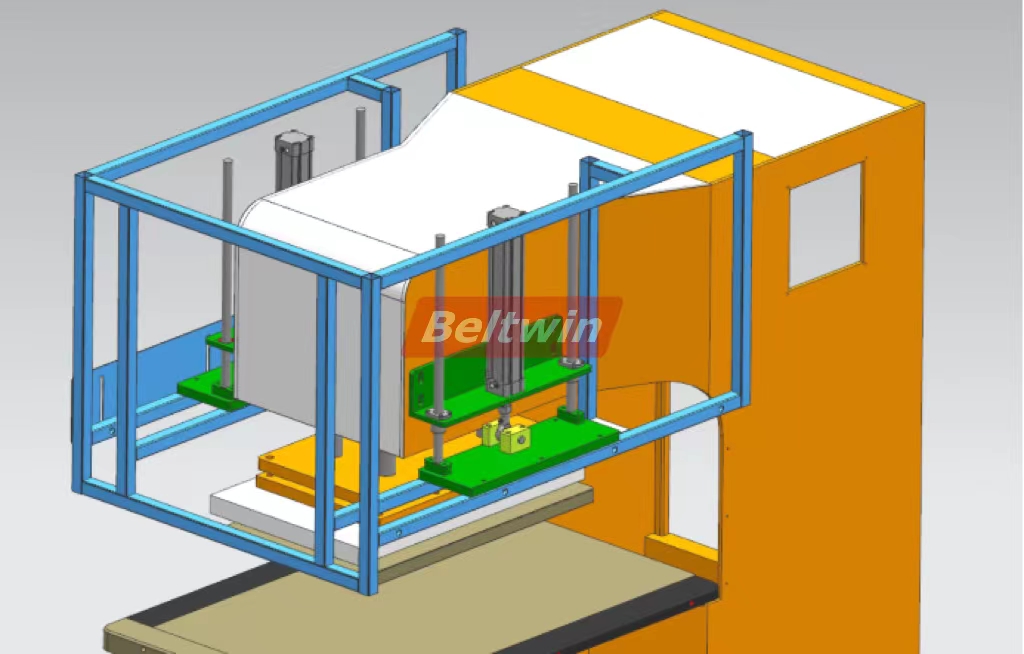

8. Schutzhülle: Edelstahl + Aluminiumrahmenkonstruktion (Zylinderantrieb)
9. Mit starkem Schutz: Stromwiderstandsschutz, elektronischer Funkenschutz und Notbremsschutz.

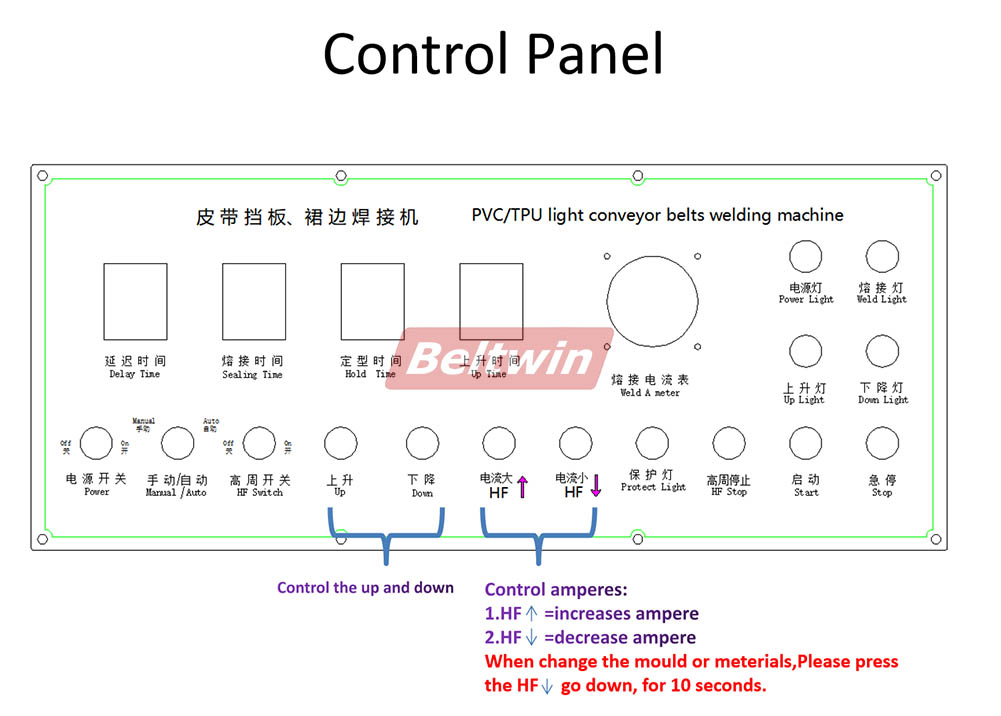

10. Individuelle Steuerbox
11. Automatisierte HF-Schweißzyklen
12. Pneumatisches Hebesystem
13. Hochwertige Vakuumröhre: In China hergestellt
14. Für verschiedene Materialstärken und Stollen-/Seitenwandhöhen bis 120 mm

Besonderheit:

1. Universell für T-Klampe, X-Klampe, L-Klampe, Seitenwand, Profil, V-Führung usw.

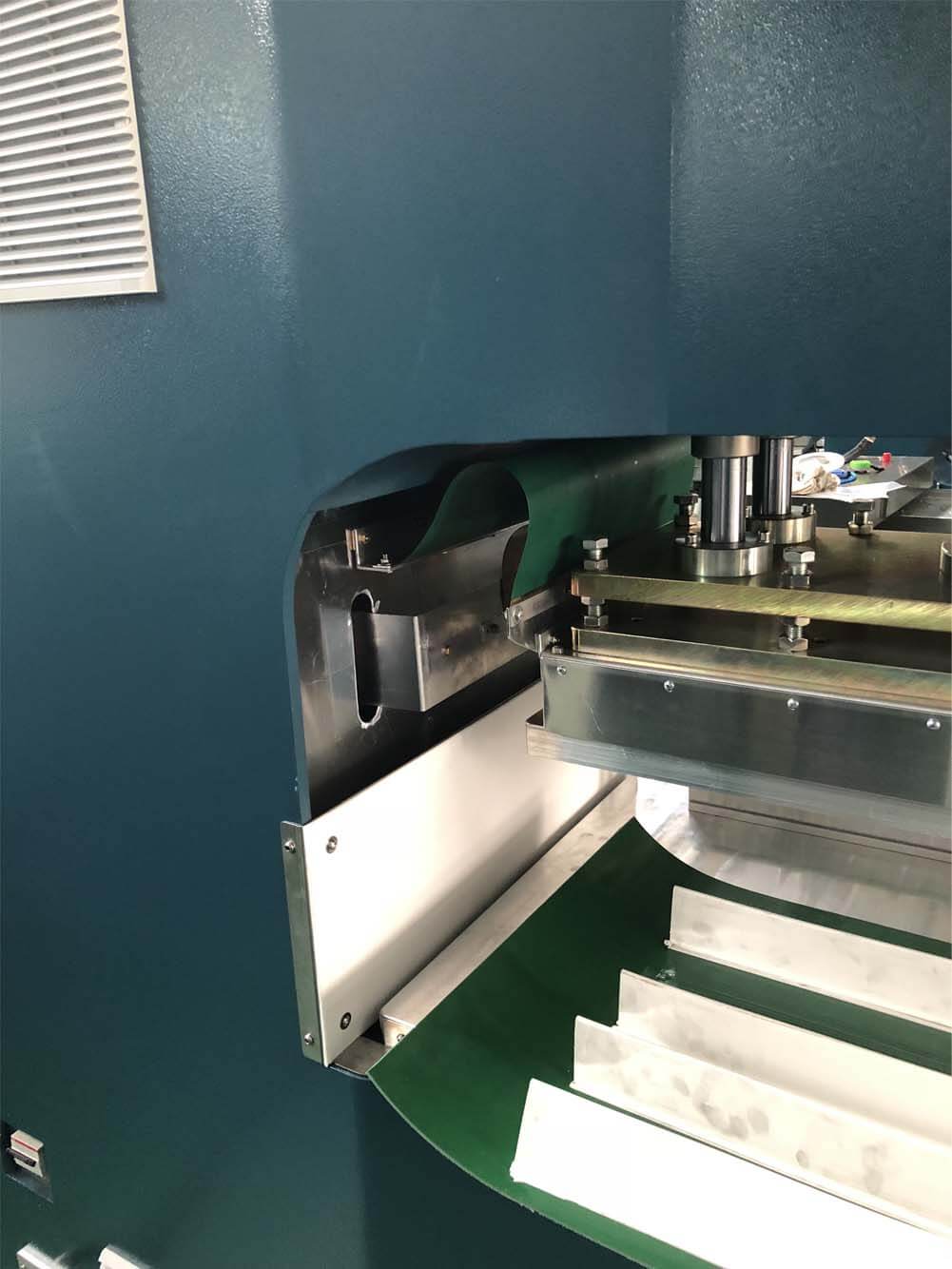

2. Die Maschinennut ist tief und breit. Sie eignet sich zum Schweißen großer Flächen.
3. Quadratische Hochfrequenz-Vibrationsbox nach europäischem Modell, stabilere Ausgabe.
4. Stromeinstellungsmodus: Elektrisch einstellbar
5. Einfache Einrichtung und Bedienung

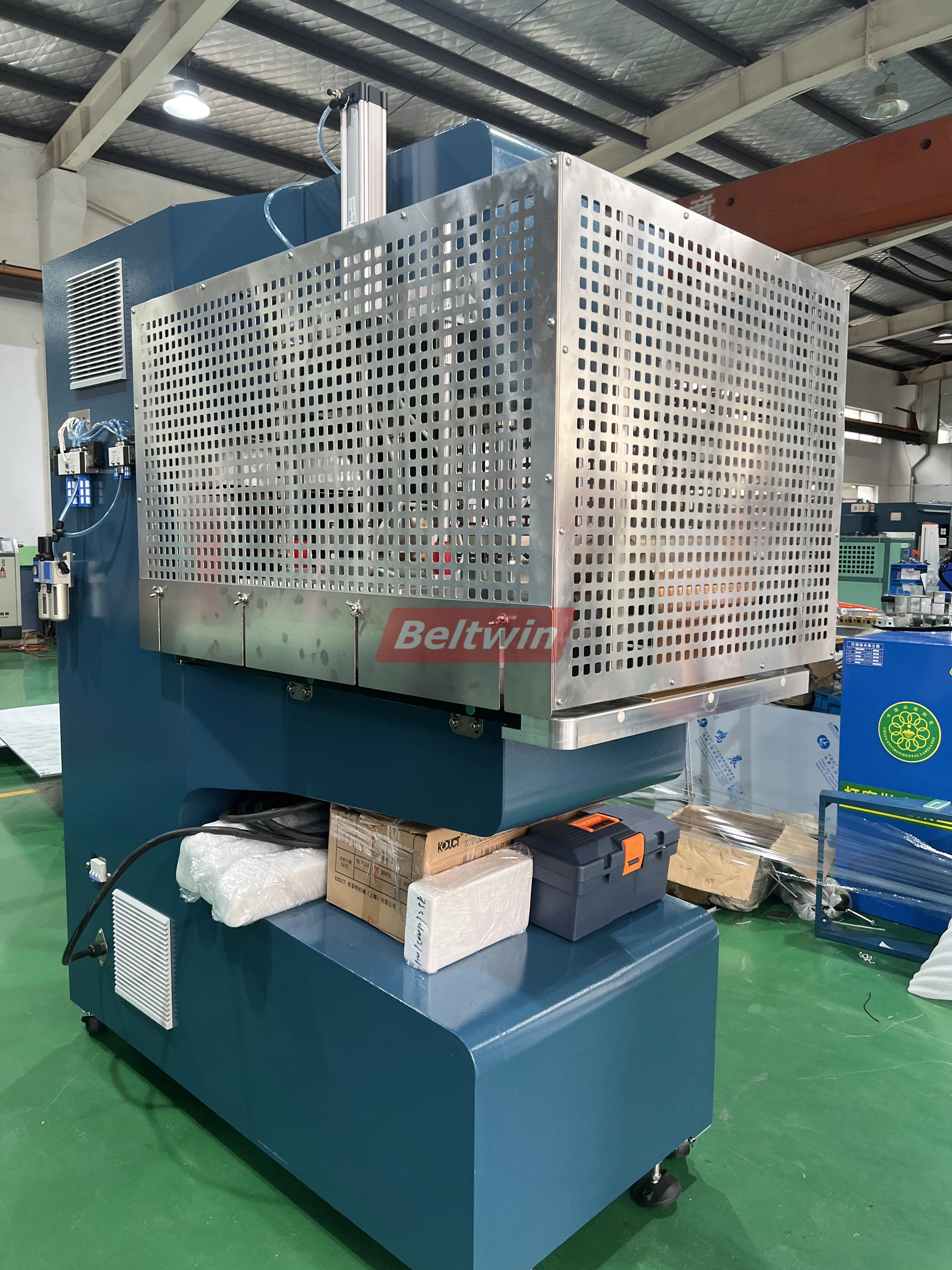

Fotos für Hochfrequenzmaschine

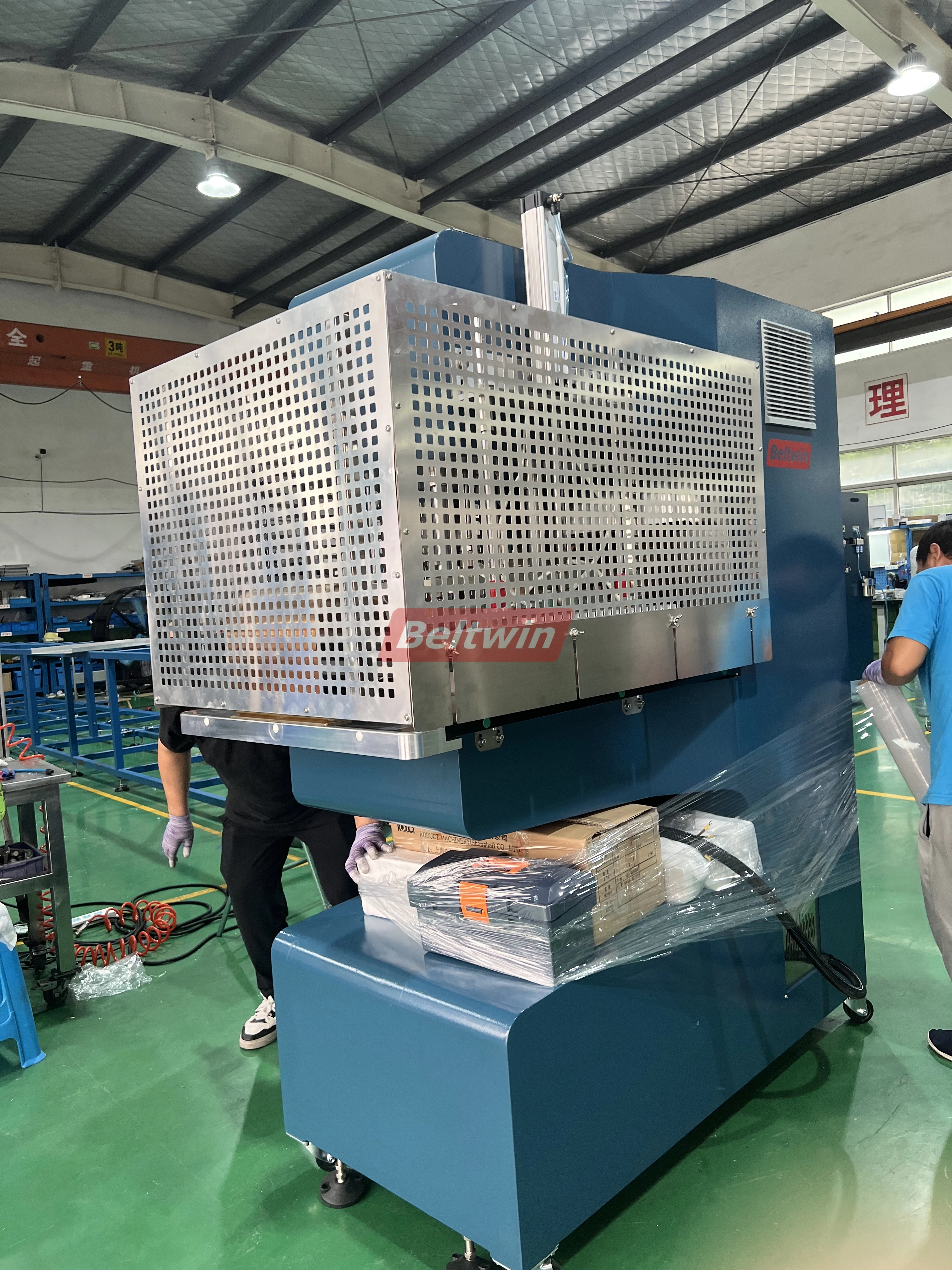

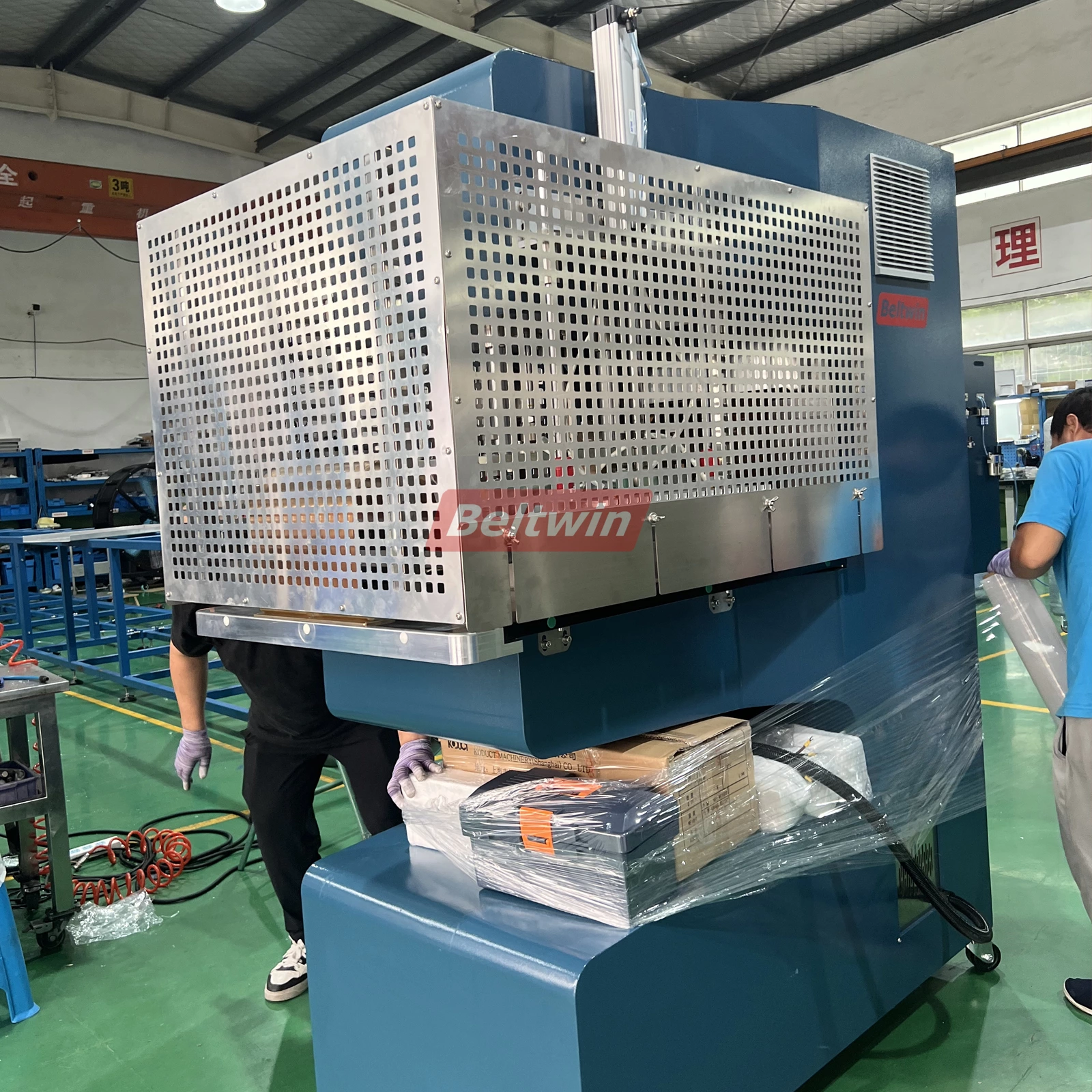

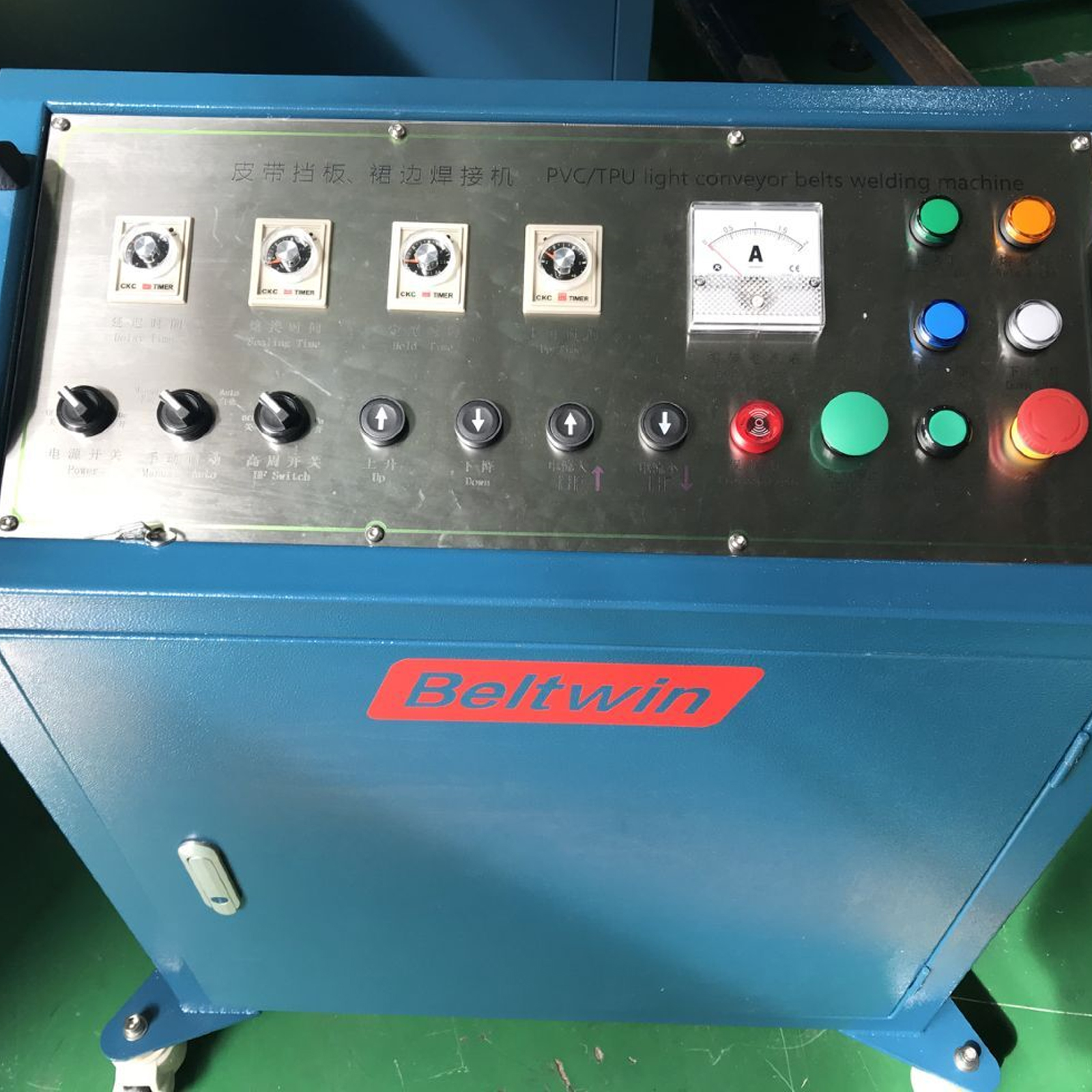

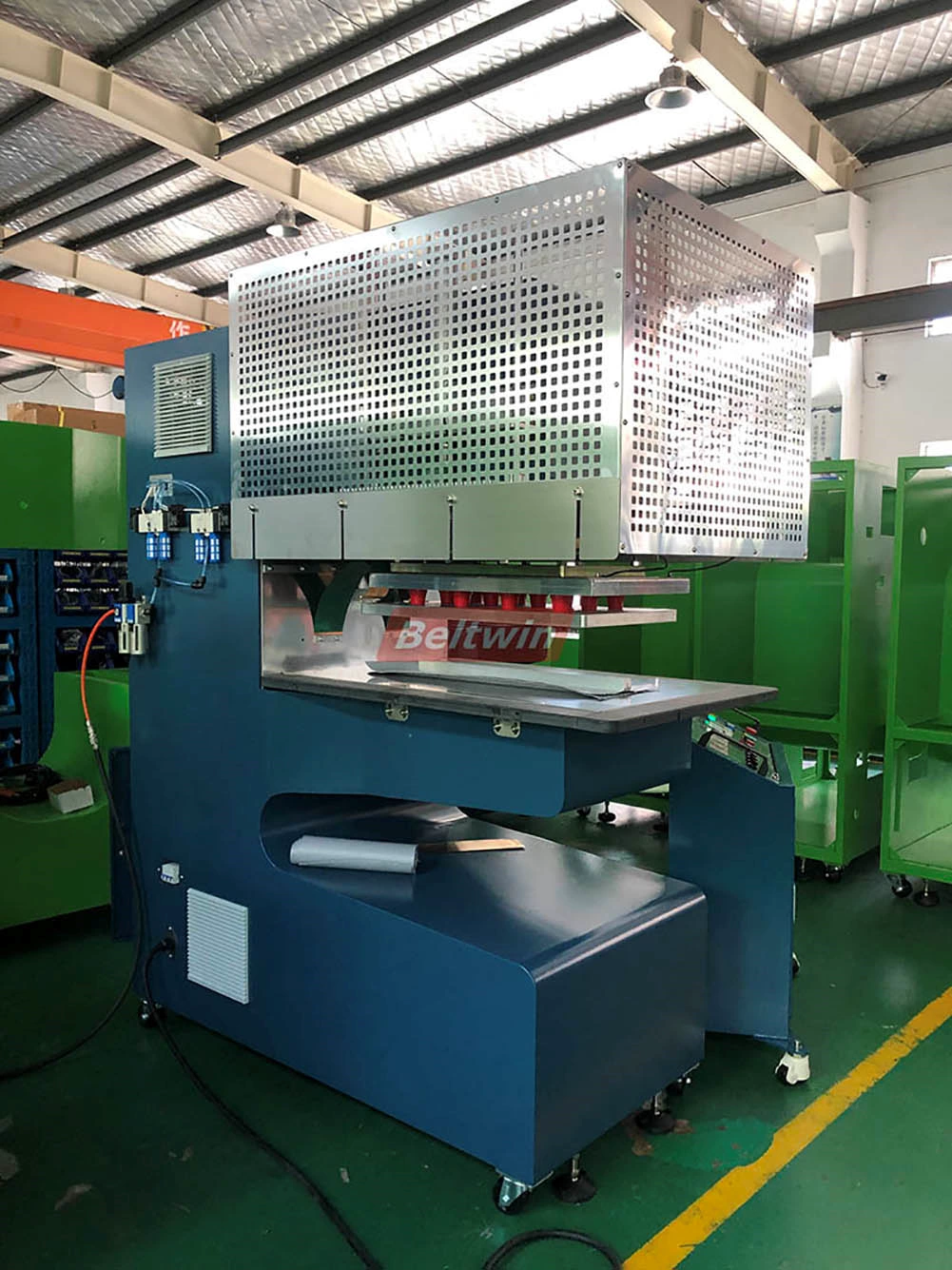

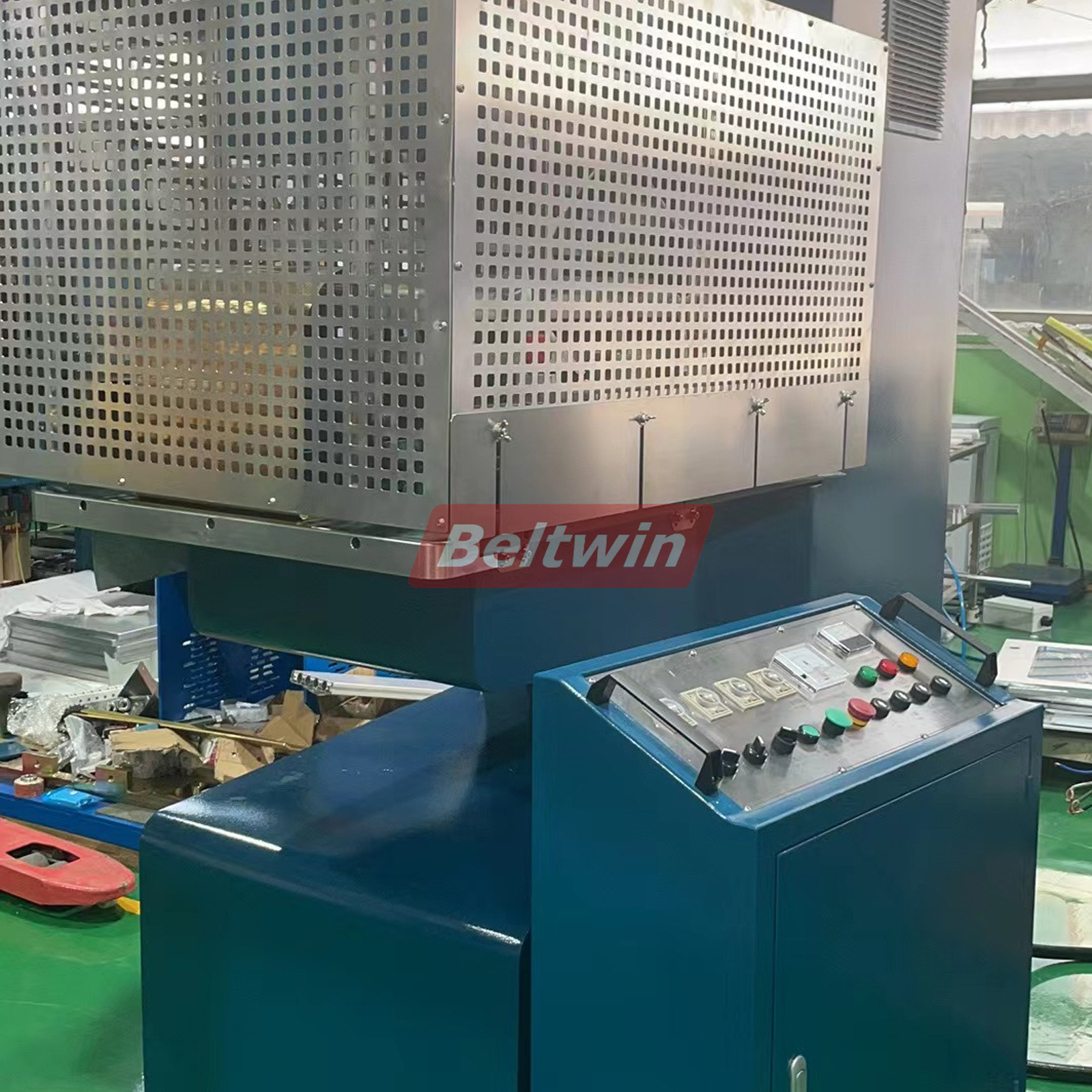

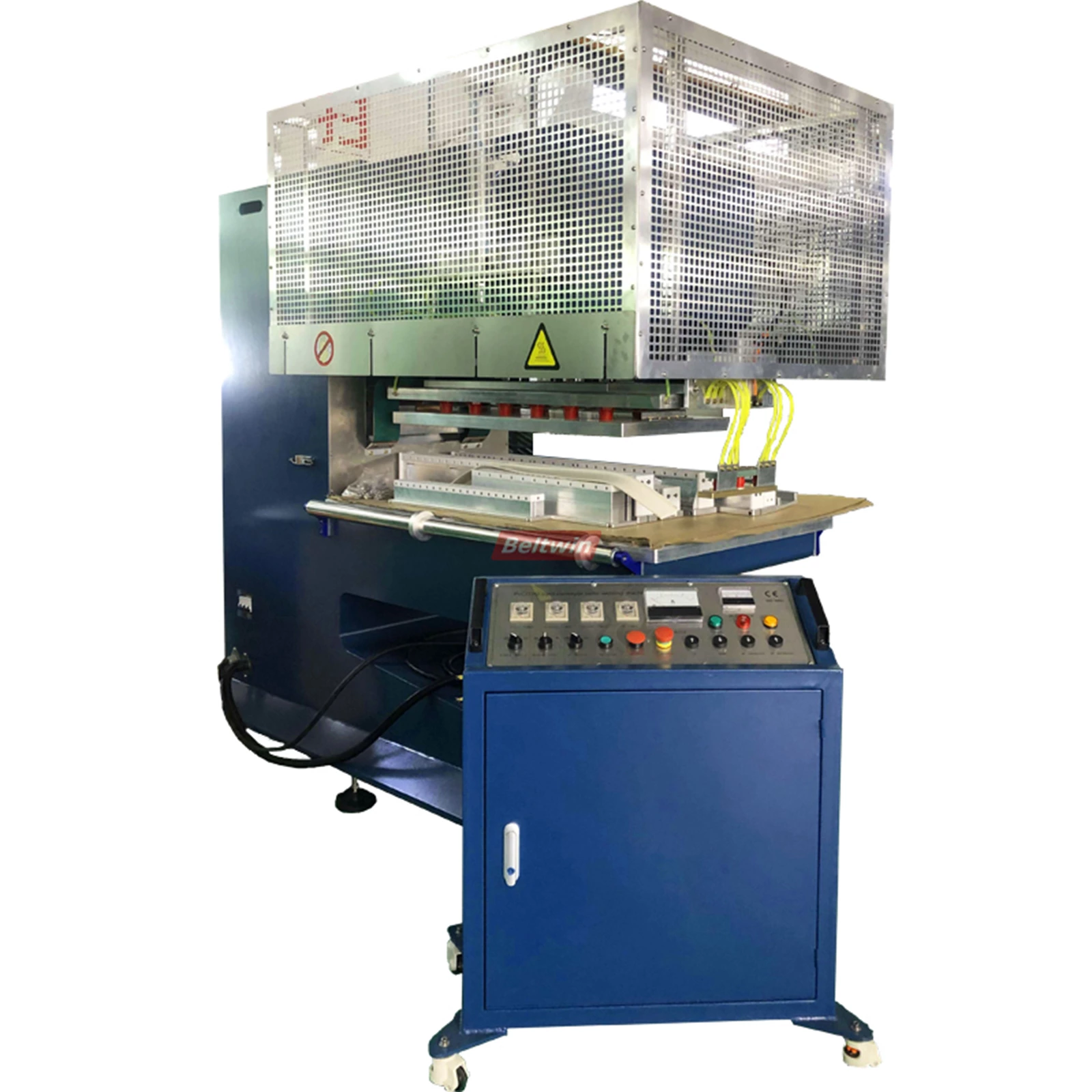

13-kW-HF-Maschine mit beweglichem Steuerkasten:

Kann Stollen mit einer maximalen Länge von 1000 mm und einer Seitenwand von 500 mm für ein 800–850 mm breites Band schweißen.

Vorteile:

• 15 Jahre lange Lebensdauer

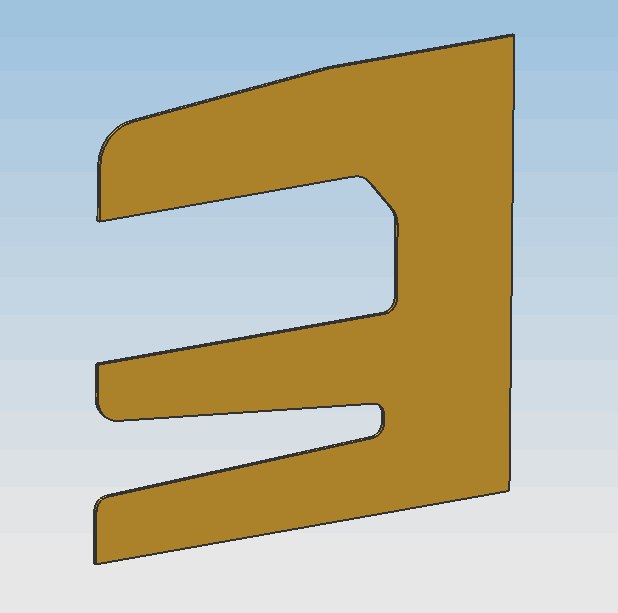

• Zuverlässige Maschinenstruktur, Kreuzprofil ohne Schweißnähte und Schrauben. Aus kompletter Metallplatte geschnitten. Bietet eine längere Lebensdauer.

• Stabile Hochfrequenz-Schwingungsausgabe
• Empfindlicher Funkenschutz
• Schnelles Vorheizen und stabiles Aufheizen,
• Wirksame Abschirmung der Hochfrequenzleistung
• Überstromschutz
• Schnelles Vorwärmen und stabiles Aufheizen, geeignet für das Schweißen großer Flächen, reduziert die Hochfrequenzleistung um mindestens 30 %

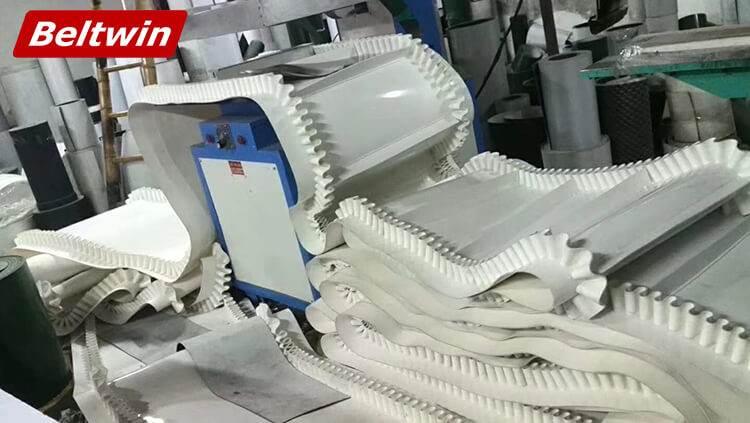

• Anwendungsbereich: Seitenwand-, Stollen-, Versäuberungs- und Führungsschweißen.
• CE-zertifizierte und EU-Standard-Sicherheitsüberwachung
• Bieten Sie rechtzeitig professionellen technischen Support und Kundendienst.

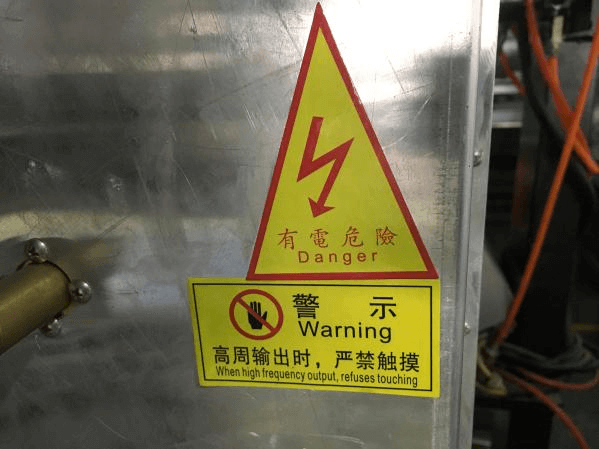

Sicherheitszeichen

Für Stollen und 3 mm dicke Seitenwand:

• Verzögerungszeit: Stellen Sie sie auf 3 s ein
• Schweißzeit: 50s
• (Sie können die Zeit je nach Fall anpassen, wenn das Material zu dick oder zu dünn ist, langsam in 5-Sekunden-Intervallen.)
• Abkühlzeit: 45s
• Anstiegszeit: 3 s
• Zähler: 0,5–0,6 für PVC-Stollen und Seitenwand 0,8–1,0 für PU-Stollen und Seitenwand.

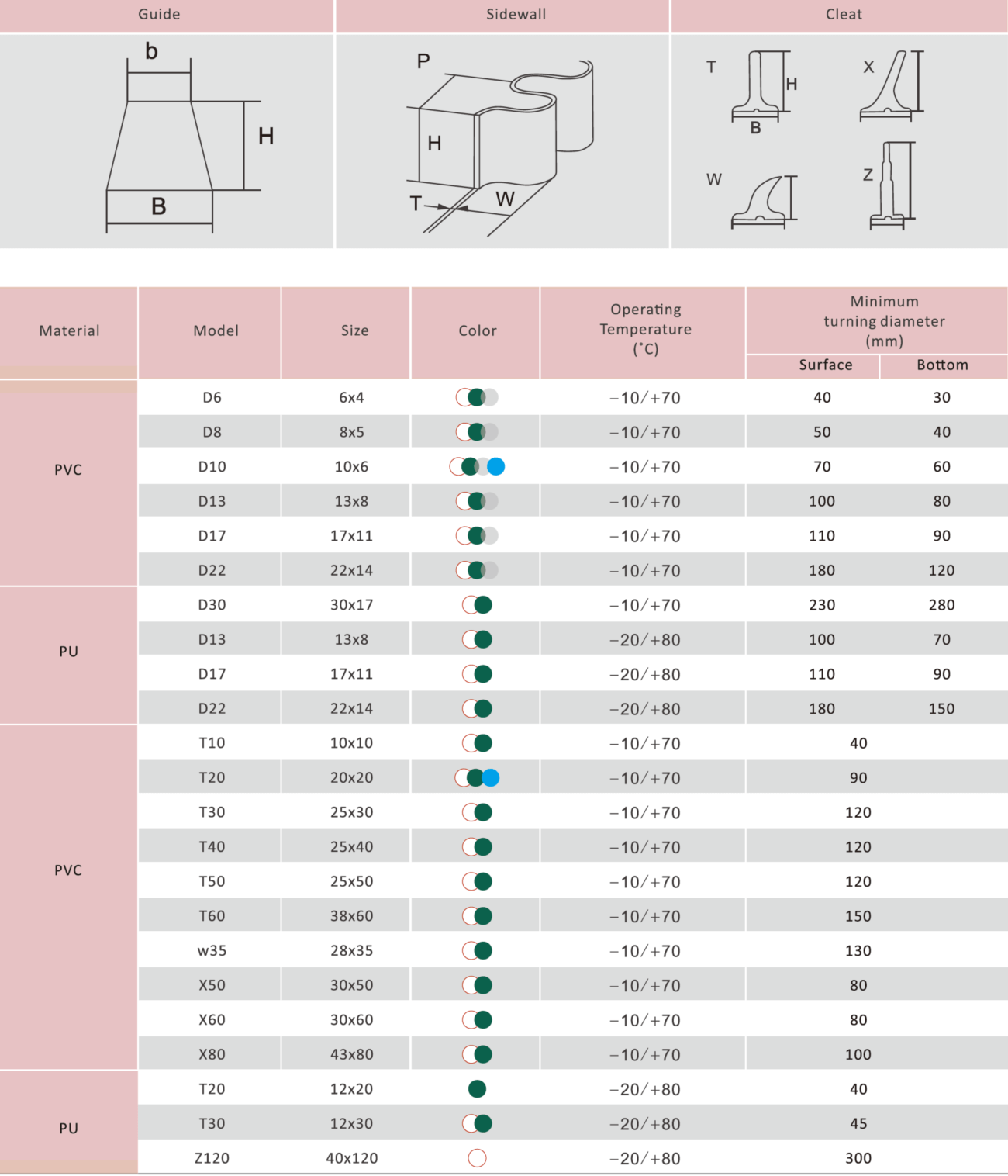

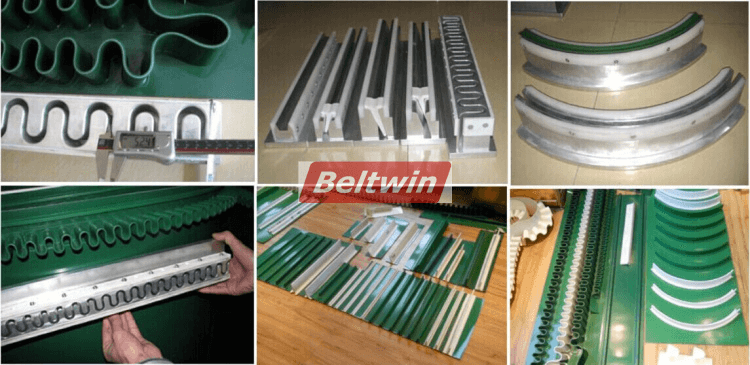

Profilformen

Für die Schweißarbeiten ist eine HF-Maschine mit einer Form erforderlich. Bezüglich der Form listen wir einige normale Größen nach Ihrer Wahl auf. Die Standardlänge der Form beträgt 500 mm.
