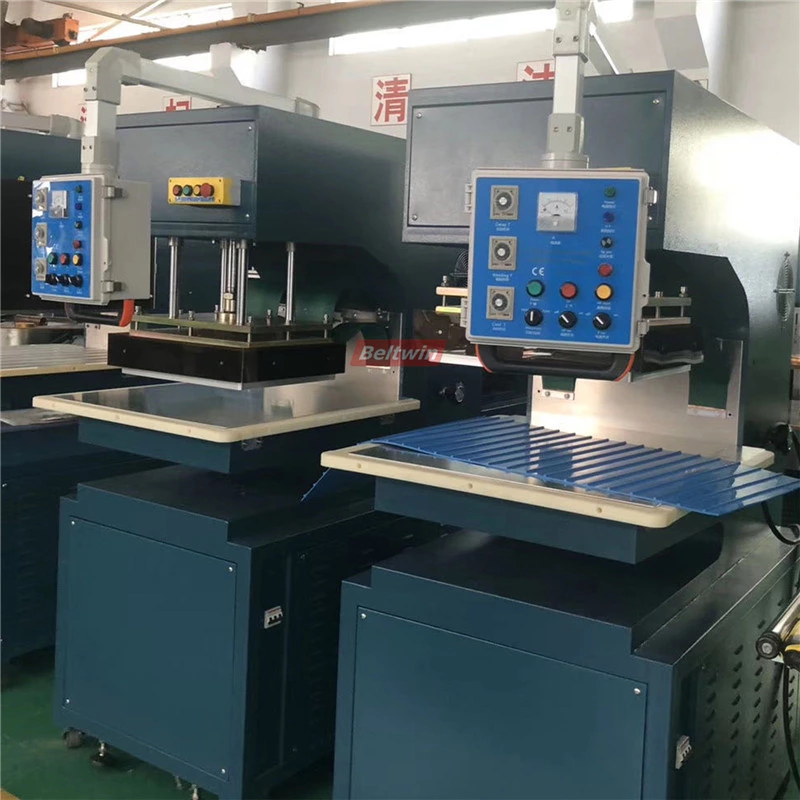

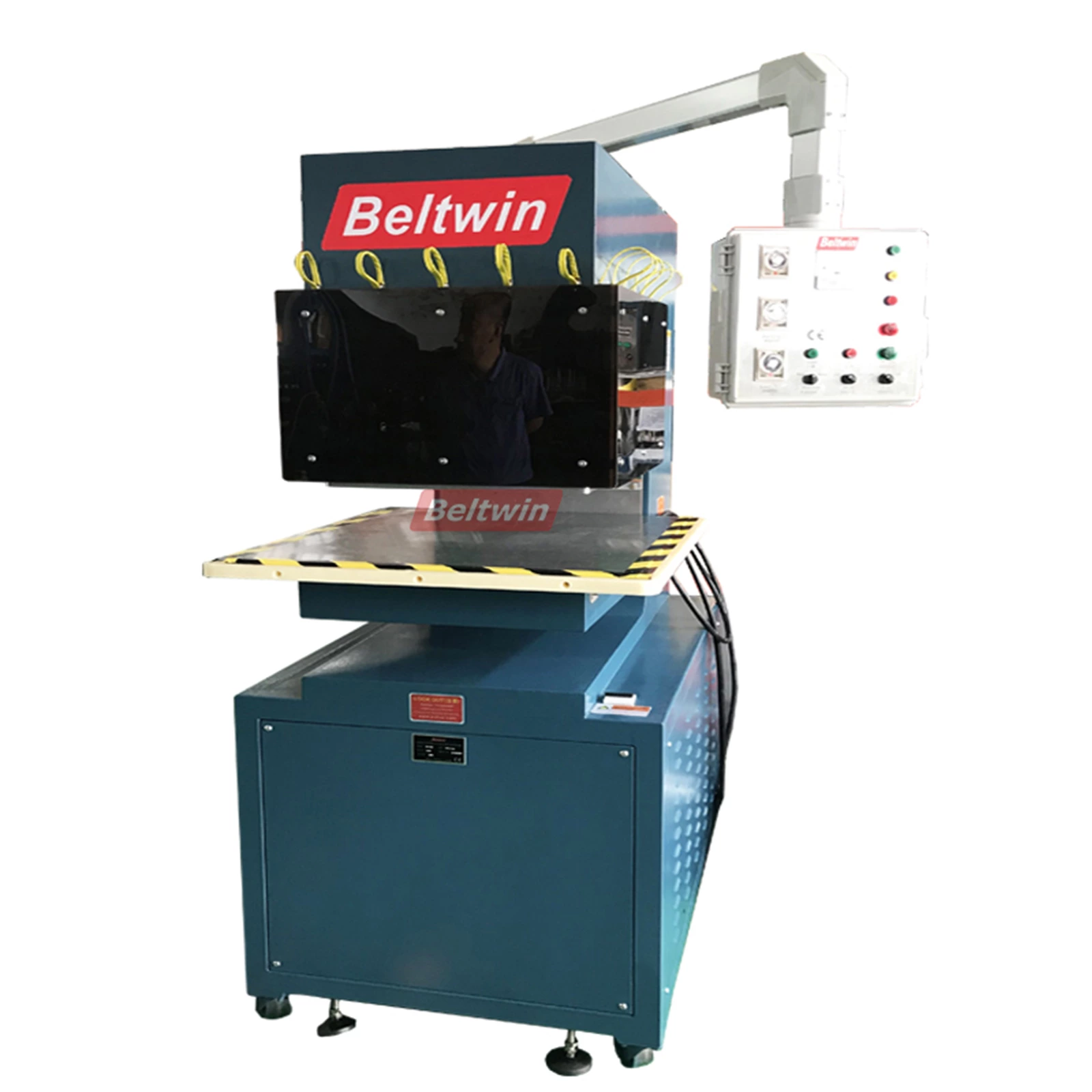

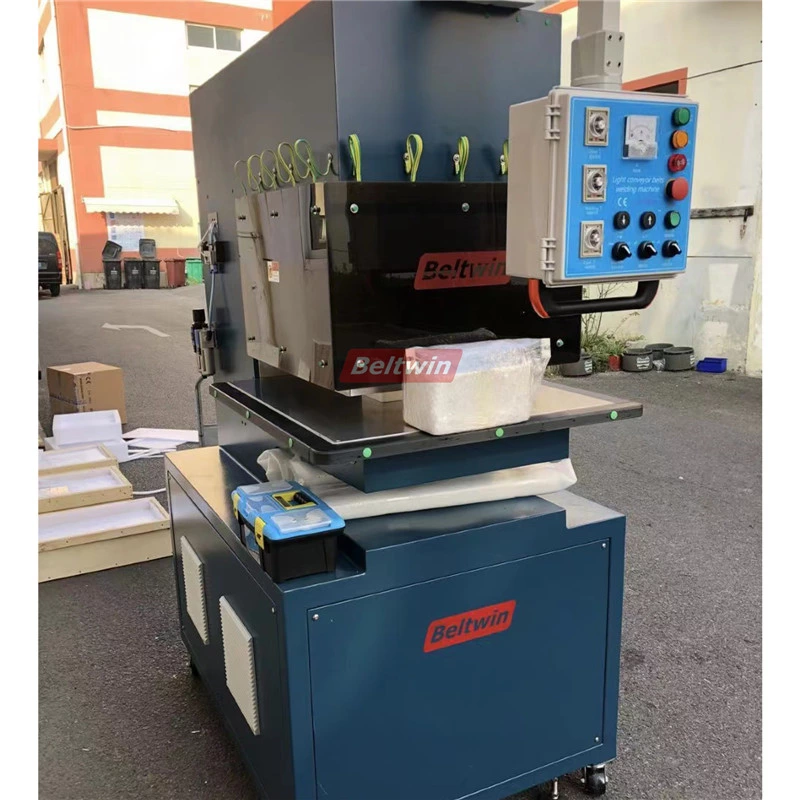

QA-1000 Hochfrequenz-Bandschweißmaschine für Band-V-Führung/Stollen/Seitenwand, Hochfrequenzschweißgerät, Frequenzschweißgerät, PVC-Stollenschweißgerät, Seitenwand-Förderbandmaschine, PVC-Bandschweißgerät

Mit dem Hochfrequenzschweißgerät von Beltwin können problemlos verschiedene Stollen, Stufen und Seitenwände hergestellt werden.

Beim Hochfrequenzschweißen (HF) oder Radiofrequenzschweißen (RF) wird PVC/PU-Material durch Zufuhr von HF-Energie in Form eines elektromagnetischen Felds und Drucks auf die Oberfläche des PVC/PU-Förderbands verbunden.

Spezifikation

Maschinenleistung: 10KW
Größe der oberen Platte: 500 x 400 mm
Größe der Bodenplatte: 700 x 800 mm
Schweißlänge: Stollen/Seitenwand/V-Führung 500~600 mm auf einmal
Betriebsspannung: 380 V, dreiphasig (andere Spannungen auf Anfrage erhältlich)
Eingangsleistung: 16 KVA
Arbeitsfrequenz: 27,12 MHz
Mit ernsthaftem Schutz: Der Stromwiderstandsschutz, Funkenschutz und Notbremsschutz.
Automatisierte HF-Schweißzyklen
Pneumatisches Hebesystem
Einfache Einrichtung und Bedienung
Vollständig HF-abgeschirmt, gesamte Maschine geschützt.
Hochwertige Vakuumröhre, hergestellt in China
Für verschiedene Materialstärken und Stollen-/Seitenwandhöhen bis 120 mm

Besonderheit

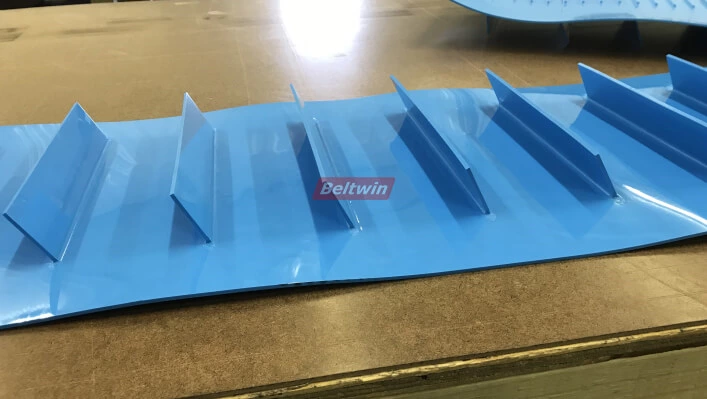

Universell für T-Klampe, X-Klampe, L-Klampe, Seitenwand, Profil, V-Führung usw.
Die Maschinennut ist tief und breit. Sie eignet sich zum Schweißen großer Flächen.
Einsatz eines hochempfindlichen Funkenschutzgeräts, um eine Beschädigung der Form zu vermeiden.
Die Schweißlänge kann einmalig auf 700 mm oder mehr verlängert werden.
Quadratische Hochfrequenz-Vibrationsbox nach europäischem Modell, stabilere Ausgabe.

Modell	QA-1000	QA-1000H	QA-2000
Leistung	10KW	10KW	13KW
Größe der oberen Heizplatte	500*400mm	650*500mm	800*400mm
Größe der unteren Heizplatte	700*800mm	700*1200mm	600*1500mm
Riemenbreite	Keine begrenzte	1050mm	1350mm
Maximale Cleat-Länge	500mm	800mm	1000mm
Max. Seitenwandlänge	500mm	500mm	500mm
Steuerungssystem	Wippschalter	Wippschalter-Steuergerät oder Einzelsteuergerät	Individuelle Steuerbox
Stromanpassungsmodus	Drehknöpfe einstellbar	Drehknöpfe einstellbar oder elektrisch einstellbar	Elektrisch verstellbar

Die untere Heizplatte ist 700 x 800 mm groß und kann 500 mm lange Stollen oder Seitenwände auf einmal schweißen.

Sicherheitszeichen

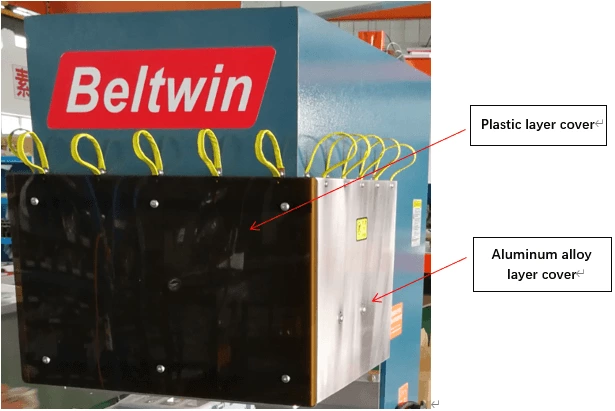

Schutzhülle

Die Schutzabdeckung bietet zusätzlichen Schutz. Sie schützt den Bediener vor elektrischen Gefahren und isoliert Strahlung. Die Maschine beginnt erst zu arbeiten, wenn die Abdeckung entfernt ist. Sie ist als doppelschichtiger Schutz aus Aluminiumlegierung und Kunststoff konzipiert.

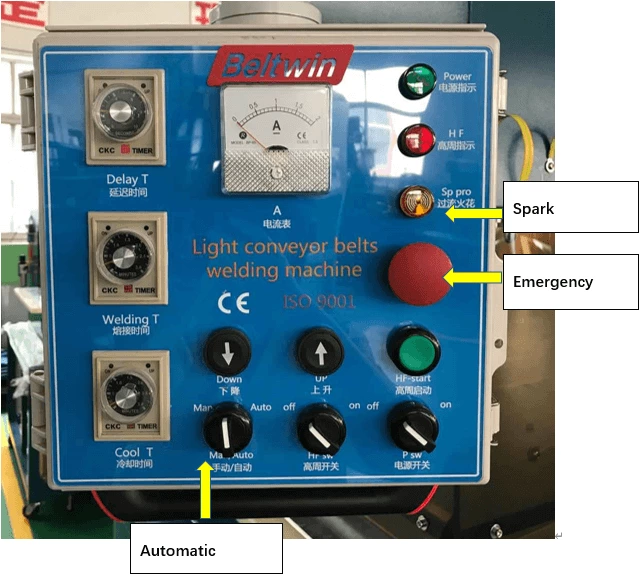

Bedienfeld

Für Cleats und 3mm dicke Seitenwand

Verzögerungszeit: Stellen Sie sie auf 3 s ein
Schweißzeit: 50 s (Die Zeit kann je nach tatsächlichem Fall angepasst werden, wenn das Material zu dick oder zu dünn ist, langsam in 5-Sekunden-Intervallen)
Abkühlzeit: 45s
Anstiegszeit: 3 s
Zähler: 0,5–0,6 für PVC-Stollen und Seitenwand 0,8–1,0 für PU-Stollen und Seitenwand.

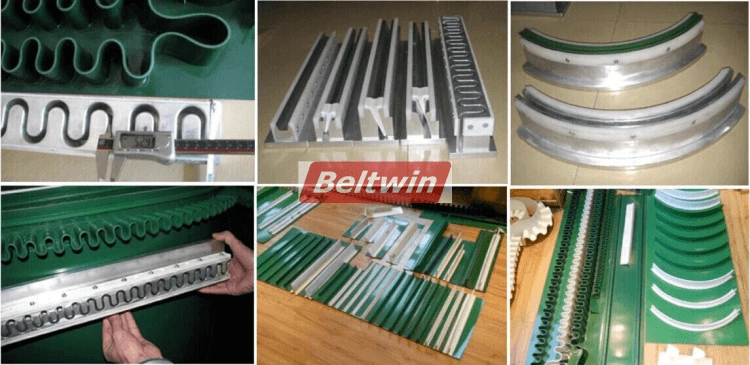

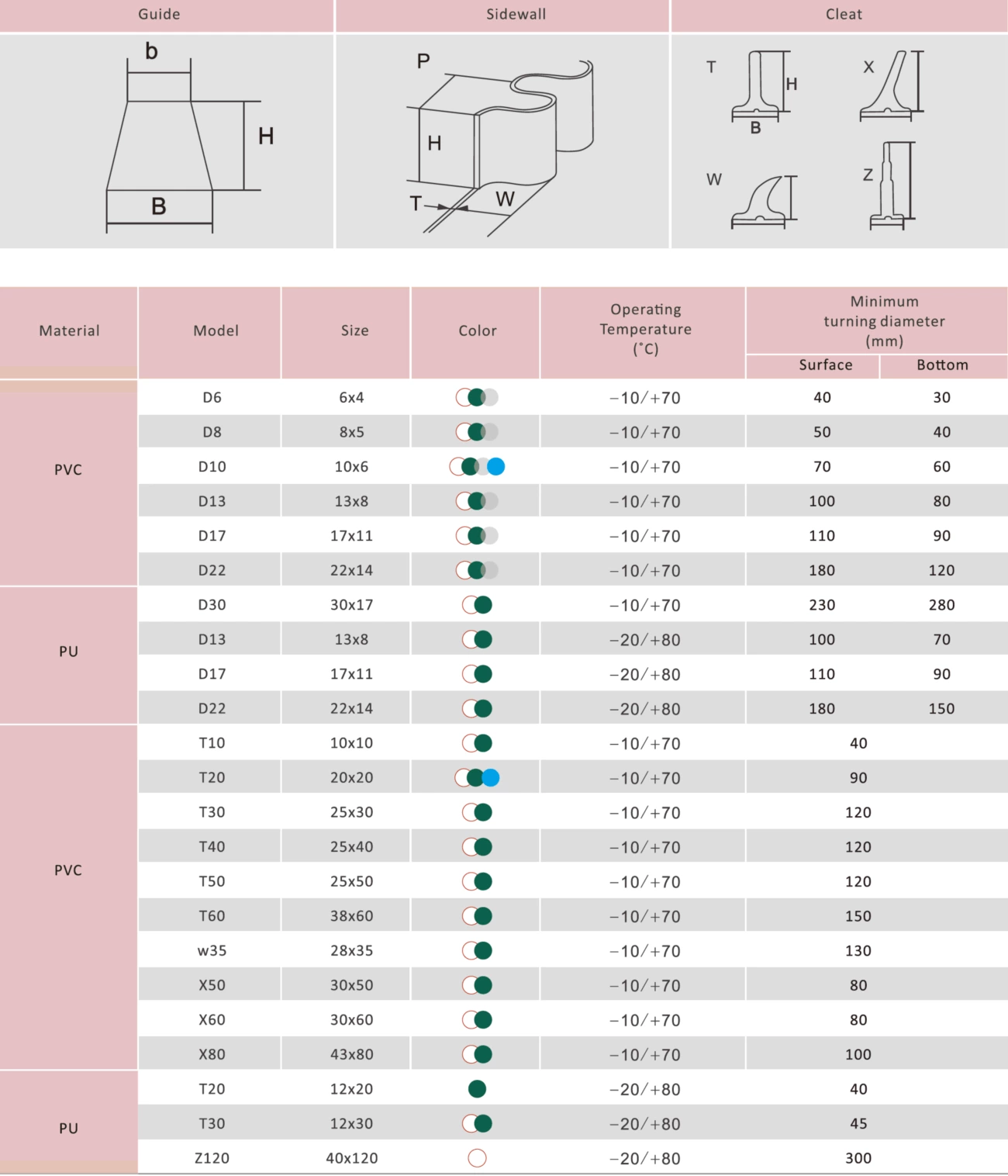

Profilformen

HF-Maschinen benötigen eine Form, um Schweißarbeiten abzuschließen. In Bezug auf die Form listen wir einige normale Größen auf, die Sie auswählen können, und die Standardformlänge beträgt 500 mm.
